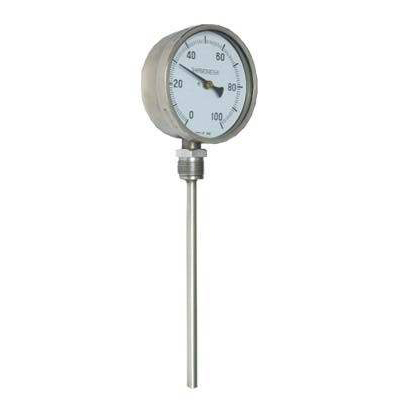

熱套式雙金屬溫度計
- 電 話：18255098989
- 傳 真：0550-7518868
- 郵件：274079819@qq.com
Description
一、儀表概述：
熱套式雙金屬溫度計是一種適合測量中、低溫的現場檢測儀表，可用來直接測量氣體、液體、和蒸汽的溫度。該溫度計從設計原理及結構上具有防水、防腐蝕、隔爆、耐震動、直觀、易讀數、無***害、堅固耐用等特點。可取代其它形工的測量儀表。
二、測量原理：
是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度雙金屬溫度計，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。
三、適用場合：
可配合各式安裝套管，滿足不同壓力等級要求?？梢灾苯訙y量各種生產過程中的-80-+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
四、性能特點：
1、現場顯示溫度，直觀方便，安全可靠，使用壽命長等特點。
2、無***害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。
五、技術指標：
執行標準
JB/T8803-1998 GB3836-83。
其他參數
標度盤公稱直徑：60，100，150；
精度等級：（1.0），1.5；
熱響應時間：≤40S；
防護等級：IP55；
角度調整誤差：角度調整誤差應不超過其量程的1.0%；
回差：雙金屬溫度計回差應不大于基本誤差限的*值；
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限*值的1/2。
六、注意事項
1、不能直接擰表頭；
2、長度選擇要選接近的標準尺寸（ 50mm的整數倍數）；
3、保護管浸入被測介質中長度須大于感溫元件的長度，一般浸入長度建議大于100mm,0-50℃量程的浸入長度建議大于150mm，以保證測量的準確性。
4、雙金屬溫度計不宜用于測量敞開容器內介質的溫度。
5、在保管、使用安裝及運輸中，應避免碰撞保護管，切勿使保護管彎曲變型，更不能將表當扳手使用。
6、在正常使用的情況下應予定期檢驗。一般以每隔六個月為宜。
7、不允許在強烈震動環境工作，以免影雙金屬壽命，電接點雙金屬溫度計不允許在震動較大的場合的控制回路中使用，以免影響可靠性。
七、測溫范圍：
測量范圍℃ | 適用范圍 | |
工業、商業 | 實驗室、小型 | |
-80～+40 | √ | √ |
-40～+80 | √ | √ |
0～50 | √ | √ |
0～100 | √ | √ |
0～150 | √ | √ |
0～200 | √ | √ |
0～300 | √ | √ |
0～400 | √ | √ |
0～500 | √ | √ |
八、外形尺寸：
形 式 | D | A | B | E | d |
徑向型 | 105 | 23 | 73 | Ф8 Ф10 | |
155 | 23 | 73 | |||
軸向型 | 65 | 50 | 110 | 34 | |
105 | 50 | 110 | 34 | ||
萬向型 | 105 | 23 | 178 | 120 | |
155 | 23 | 178 | 120 | ||
電接點 軸向型 | 128 | 40 | 135 | ||
電接點 徑向型 | 128 | 72 | 150 | 42 | |
電接點 萬向型 | 128 | 40 | 175 | 98 |
九、型號及規格：
型 號 | 測溫范圍 | 精度等級 | 保護管材料 | 規 格 | 公稱壓力 | 套管形式 |
WSS-403S | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1、5 | 1Cr18Ni9Ti
304 316 316L 哈氏C-276 | 75 100 150 200 300 | ≤30MPa | 螺紋連接式 |
WSS-503S | ||||||
WSS-413S | ||||||
WSS-513S | ||||||
WSS-483S | ||||||
WSSX-413S | ||||||
WSSX-483S | ||||||
WSS-403L | 150-40MPa | 法蘭連接式 | ||||
WSS-503L | ||||||
WSS-413L | ||||||
WSSX-503L | ||||||
WSS-483L | ||||||
WSS-583L | ||||||
WSSX-403L | ||||||
WSSX-483L |
注：雙金屬溫度計可配各式安裝套管，熱安裝套管形式詳見熱安裝套管；
保護管其余材質根據協議訂貨：打﹡表示公稱壓力根據法蘭壓力等級而訂。
